PRODUCT SPECIFICATION
工业测距模块产品规格书
产品详情：
40米高度测量传感器起重机RS485协议室外红光激光模组客推
工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
景瑞特（JRT）激光测距传感器采用单发单收技术，该项技术不仅测量稳定性高，精度表现好，也有利于降低激光传感器的生产成本。
我们的模块精度高（±1mm~±3mm），体积小（41*17*7mm），测量范围广（20米、30米、40米、60米、80米、100米、120米、150米、200米），测距能力强，工业稳定性好。它不仅可以连接USB、RS232、RS485、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485
*单次测量/连续测量
*支持IP54/IP65等外壳定制
*支持4-20mA模拟量定制
*支持功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃
温馨提示：

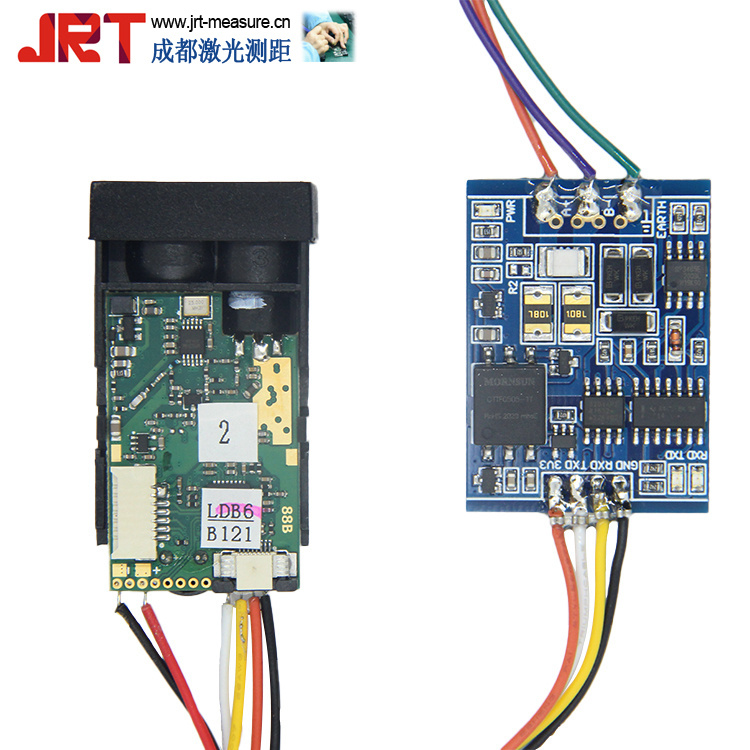

此款RS-485激光测距传感器，已经升级为更小尺寸的配件，下图所示是目前我们出货样品和小批量包装。
样品
|
|
小批量
|
 |
|
 |
技术参数：
| 模块型号 |
4M88B01-40m(bd220422) |
| 测量精度 |
±1mm~ ±3mm |
| 单位 |
mm |
| 测量范围（无反射板） |
3厘米-40米 |
| 测量时间 |
0.4-4秒 |
| 激光等级 |
二类激光 |
| 激光类型 |
620-690nm,<1mw |
| 模块体积 |
45mm * 25mm * 12mm |
| 重量 |
约10g |
| 供电电压 |
DC2.0~3.3V |
| 工作温度范围 |
0 ℃ ～40 ℃ |
| 贮存温度范围 |
-25 ℃ ～60 ℃ |
注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差：±3 mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。
应用领域：
40m高精度测量传感器应用场景
-

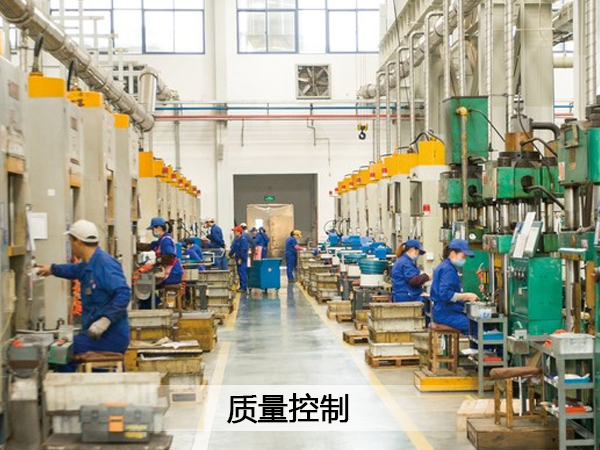

质量控制（提高车间生产效率）
-

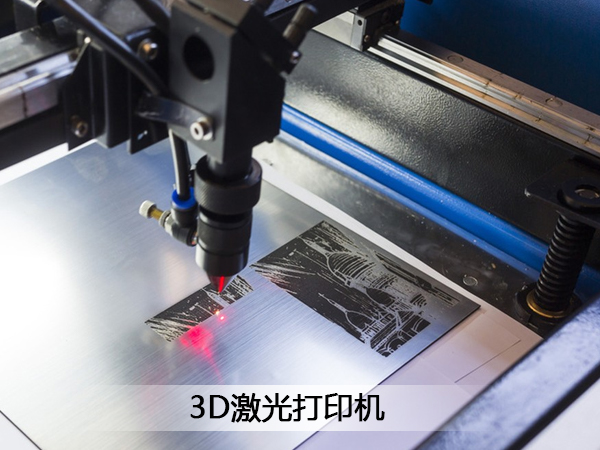

3D激光打印机（位移检测）
-

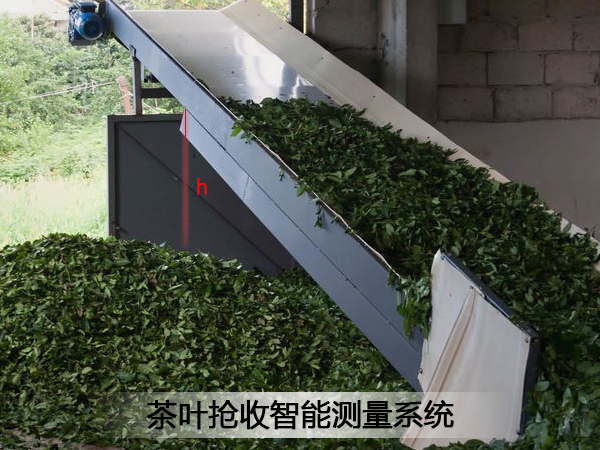

茶叶抢收智能测量系统（测量物料高度）

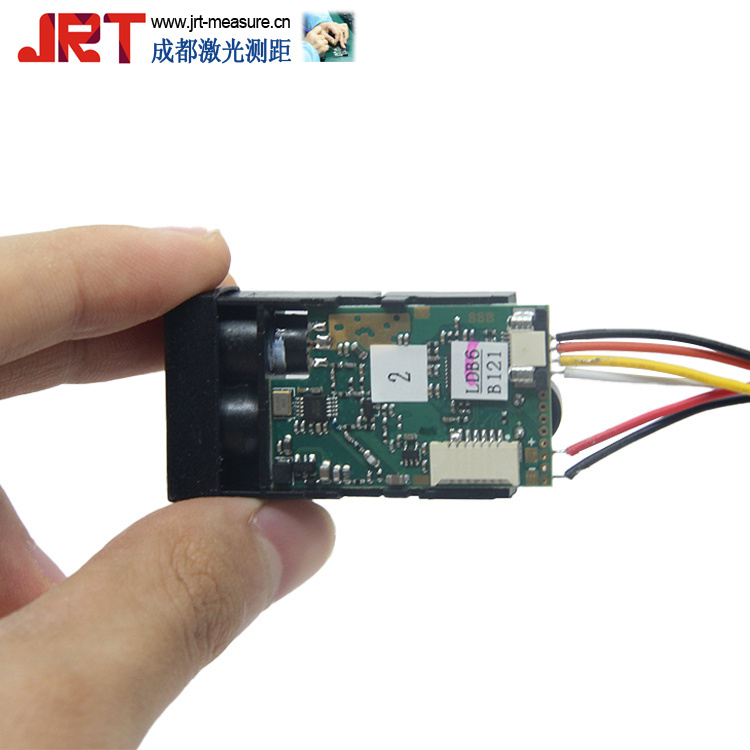

产品图片：

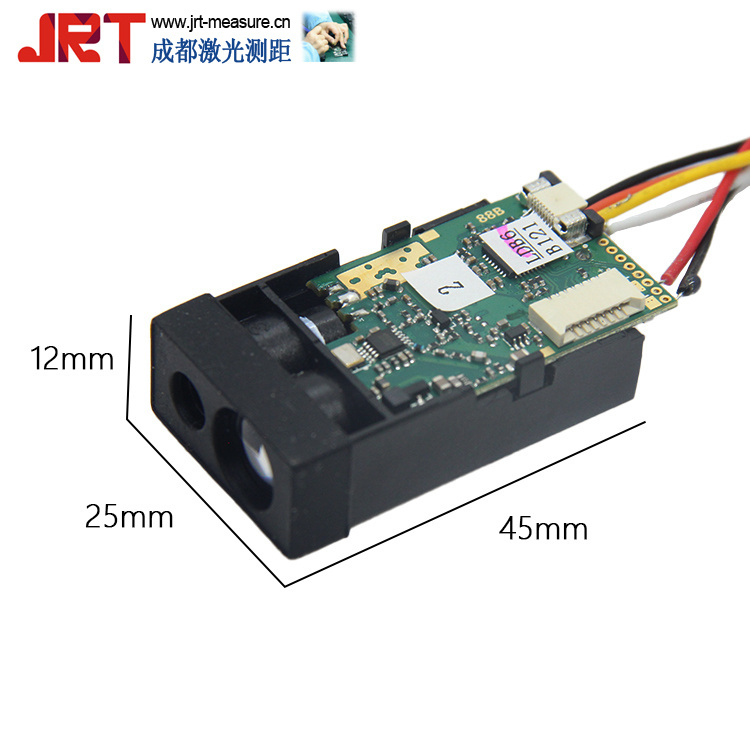

高度测量模块尺寸说明图：

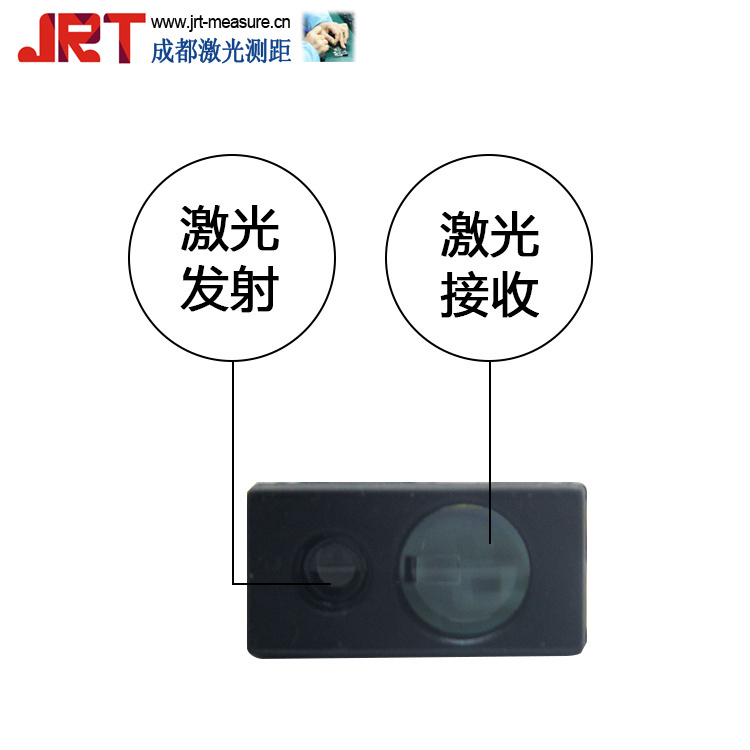

激光测距模块工作原理：

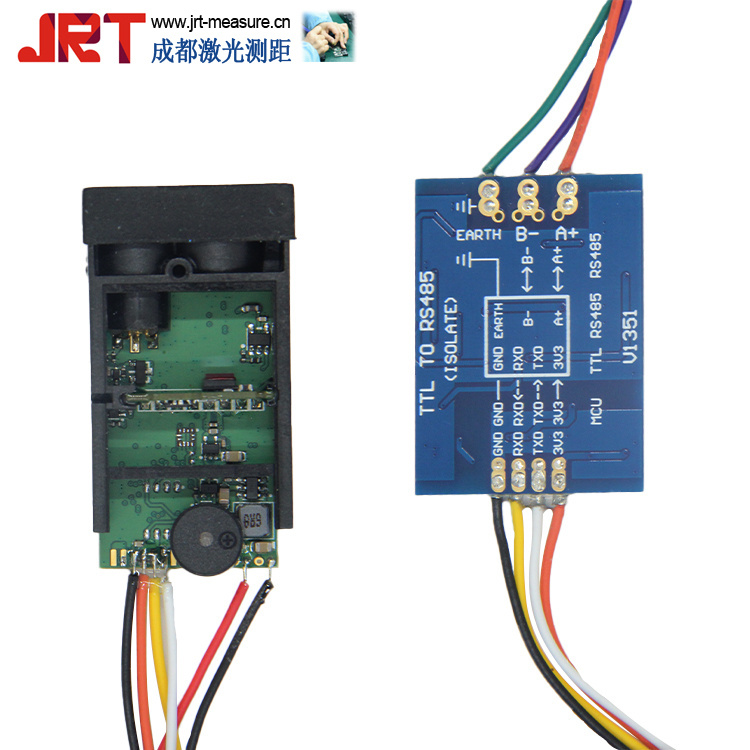

引脚&使用说明：
Hardware Connections
1. Hardware Interface: 2 line USART(Rx, Tx);
2. Baudrate: 19200bps;
3. Data bits: 8b;
4. Parity: none;
5. Flow control: none.
