PRODUCT SPECIFICATION
工业测距模块产品规格书
产品详情：
120m相位式激光测距仪传感器USB远距离激光测距二次开发TTL
工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
JRT工业模块采用单发射单接收激光模块技术，大大降低了成本和功耗。我们的模块精度高（±1mm~±3mm），体积小（41*17*7mm），测量范围广（20米、30米、40米、60米、80米、100米、120米、150米、3000米），测距能力强，工业稳定性好。它不仅可以连接USB、RS232、RS485、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485
*单次测量/连续测量
*支持IP54/IP65等外壳定制
*支持4-20mA模拟量定制
*支持功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃
应用领域：
120m相位式激光测距仪传感器应用场景
|
|

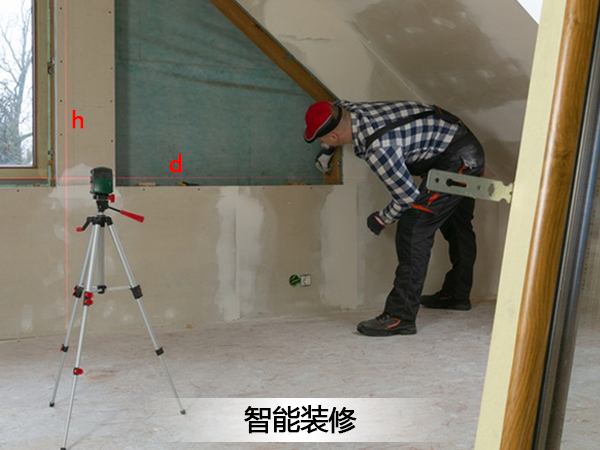

全屋定制家居装修方案
智能化装修是新一代室内家居趋势，采用激光测距传感器等各种智能传感器，实现各种家居设备自动化，是您的项目进军物联 网(Internet Of Things)领域不可或缺的转变，使我们的生活愈加便利舒适，开启智慧化的生活体验。主要涉及有：
1、门户入口位置：智能开关、智能门锁、智能猫眼等
2、客厅位置：智能门窗、智能摄像头等
3、卧室位置：智能衣橱、可升降床设计、可伸缩楼梯等
4、餐厅厨房位置：可升降桌椅等
5、浴室位置：智能穿衣镜等。
|
智慧农业物联网方案
中国是农业大国，尤其是咱们东北粮仓，每年各种粮食作物播种，丰收可谓是一大工程，实现农业自动化必不可少。越来越多的农牧业，采用激光测距传感器等各种智能传感器，实现机械化作业，提高效率，降低管理成本。主要涉及有：
1、农业环境：智慧大棚蔬菜、茶园等
2、农作物播种：农业灌溉、育苗种植等
3、作物采摘：机械臂采摘蔬菜水果等
4、粮食仓储：智慧粮仓测量谷物高度等
5、运输管理：作物运输车、搬运机器人、堆垛机等。
|
|
 |
技术参数：
| 模块型号 |
1LRB605B-120m(190116) |
| 测量精度 |
±1mm~ ±3mm |
| 单位 |
mm |
| 测量范围（无反射板） |
0.03-100m/120m(150m可定制) |
| 测量时间 |
0.125-4秒 |
| 激光等级 |
Ⅱ级 |
| 激光类型 |
635nm,<1mw |
| 模块体积 |
72x40x18mm |
| 重量 |
约25g |
| 供电电压 |
DC2.0~3.3V |
| 工作温度范围 |
0 ℃ ～40 ℃ |
| 贮存温度范围 |
-25 ℃ ～60 ℃ |
注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差：±3 mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。
产品图片：

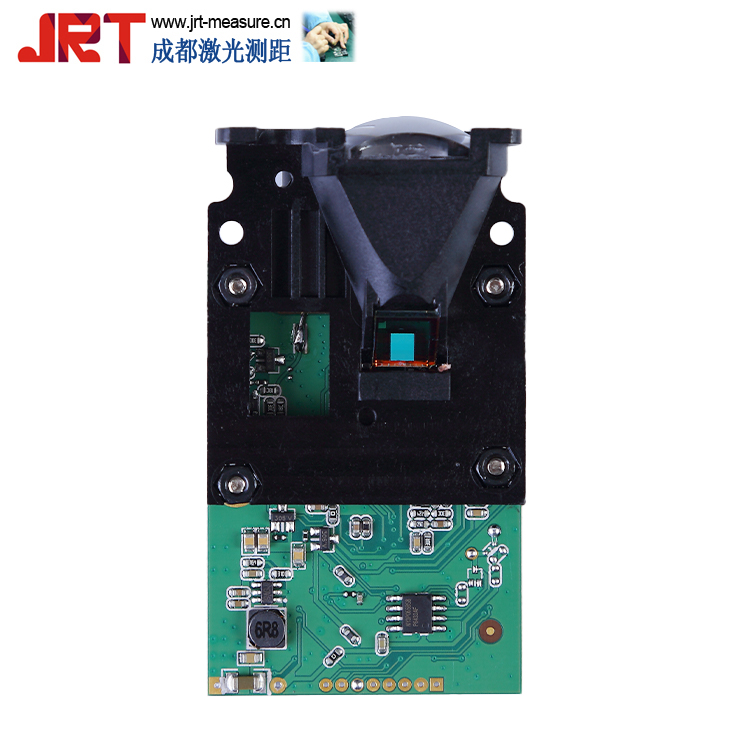

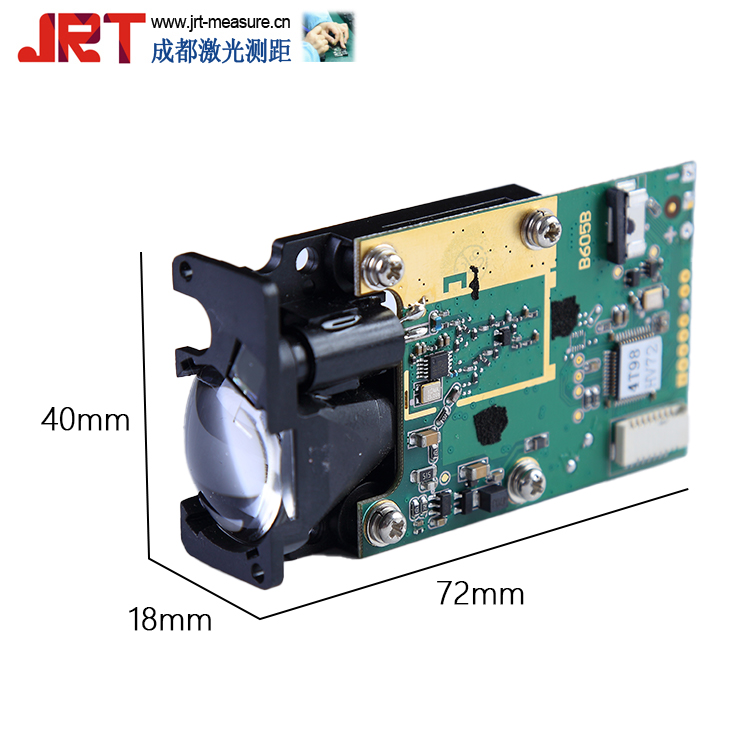

此款测距传感器尺寸小，距离远达120米：

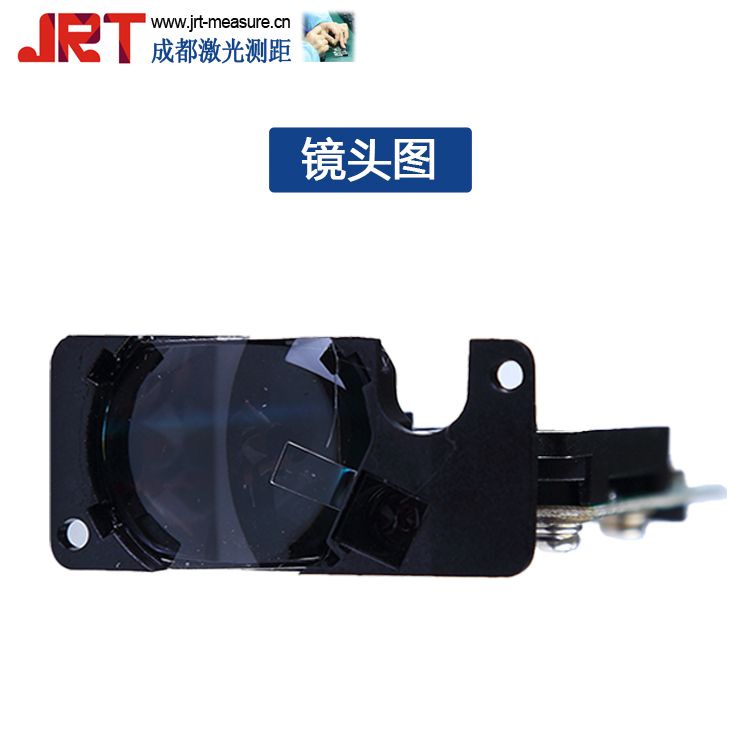

大距离传感器近距离图：
CAD图纸：
批量包装尺寸示意图：

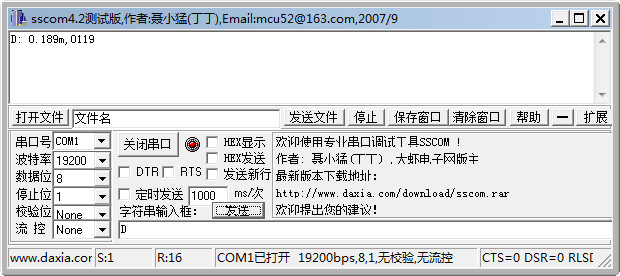

测试命令
Hardware Connections
1. Hardware Interface: 2 line USART(Rx, Tx);
2. Baudrate: 19200bps;
3. Data bits: 8b;
4. Parity: none;
5. Flow control: none.
Power On Sequence:
1. Controller power on the module;
2. Wait 100ms or above to make sure module properly initialized;
3. Module will send back sting “,OK!” as Ready To Go signal.
Normal Operations Sequence:
1. Controller sends out the operation command(single byte ASCII);
2. Echo command from module to indicate command has been received and now in progress;
3. Command result from module.
Single Byte ASCII Control Commands:
1. ‘O’(0x4F): Turn ON laser beam, module turn on the laser and return “,OK”;
2. ‘C’(0x43): Turn OFF laser beam, module turn off the laser and return “, OK”;
3. ‘S’(0x53): Module status read, module returns Temperature& Battery Voltage, e.g.: “18.0’C, 2.7V”;
4. ‘D’(0x44): Distance read, module returns Measure Result & Signal Quality(SQ), e.g.: “12.345m, 0079”, smaller SQ value stands for more reliable distance result.
