1200米微型红外激光测距机
产品详情：
1200m红外测距模块10mrad发散角UAV drone ToF激光测距传感器户外
1200m infrared ranging module, 10mrad divergence angle, UAV drone, ToF outdoor laser ranging sensor factory
PTYS-12X系列测距传感器，是长距离小尺寸的远距离传感器，可以测量1200米。
PTYS-12X series infrared laser range sensor performs stable, which is a long distance & small size distance sensor(22.5mm×16mm×9.5mm), can measure up to 1200 meters.
如果你想订购一些样品来测试，请随时与我们联系17708191805，感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you. Thank you in advance. Regards
（小尺寸：长40mm，直径23mm）
模块有不同范围的测量距离，能满足客户的不同需求：
短距离：1米、5米、10米、15米、20米、30米等；
中量程：40米、50米、60米、80米、100米、120米、150米等；
远距离：200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km、2000米/2公里等；
超远距离：3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。
模块有不同的产品系列：
相位式激光测距模块；
脉冲式激光测距模块；
ToF激光测距传感器；
高频激光雷达。
公司拥有强大的研发团队，接受OEM/ODM设计生产，可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ～50 ℃
详请咨询：17708191805

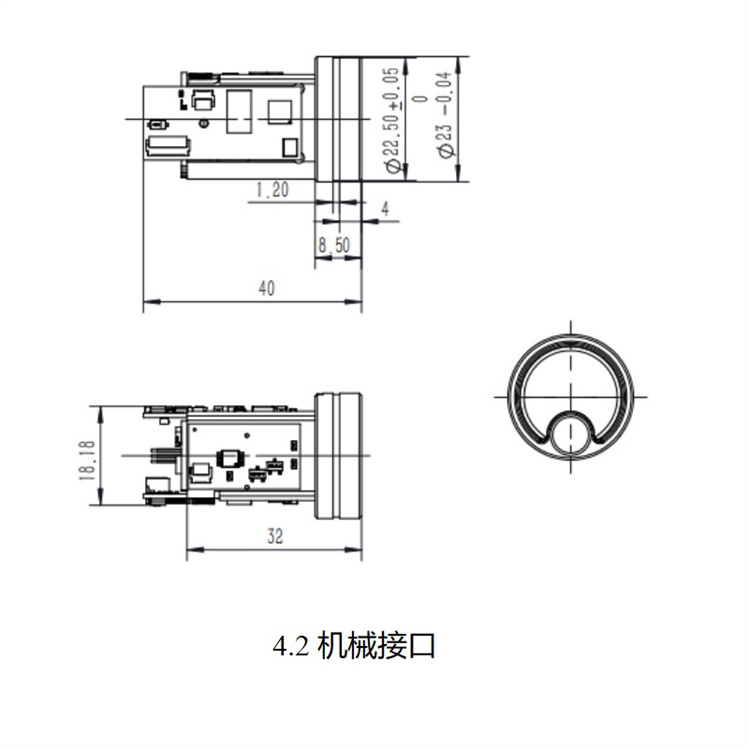

微型ToF测距传感器，机械及光学接口示意图：
ToF激光雷达测距机，原理图：
核心技术参数：
| 模块型号 |
PTGC-12X(bd251208n1) |
| 测量距离 |
5米-1200米 |
| 测距盲区 |
5米 |
| 精度 |
5≤L≤100m:±0.7m；
L＞100m:±(0.7+L*0.4%)m
|
| 输出方式 |
UART-TTL串口 |
| 测量波特率 |
9600/115200bps可选 |
| 激光波长 |
905nm |
| 模块体积 |
Ф23mmx40mm |
| 重量 |
约22g |
| 电源电压 |
DC3.3V（可拉偏至3.3V～5V） |
| 工作温度范围 |
-20 ℃ ~ 50 ℃ |
| 贮存温度范围 |
-45 ℃ ～70℃ |
详细技术参数
激光波长： 905nm
测距范围： 5m-1200m
测距精度： 5≤L≤100m:±0.7m；
L＞100m:±(0.7+L*0.4%)m
显示精度： 0.1m
测距频率： 1-3Hz
准测率： ≥98% (5-400)m；
≥80% (401-1200)m
发散角： ≤10mrad
通讯接口： UART-TTL（3.3V）
波特率： 9600/115200bps可选
启动时间： ≤500ms
电源电压： 3.3V-5V
工作功耗： ≤1.5W
待机功耗： ≤400mW
尺寸： Ф23mm*40mm

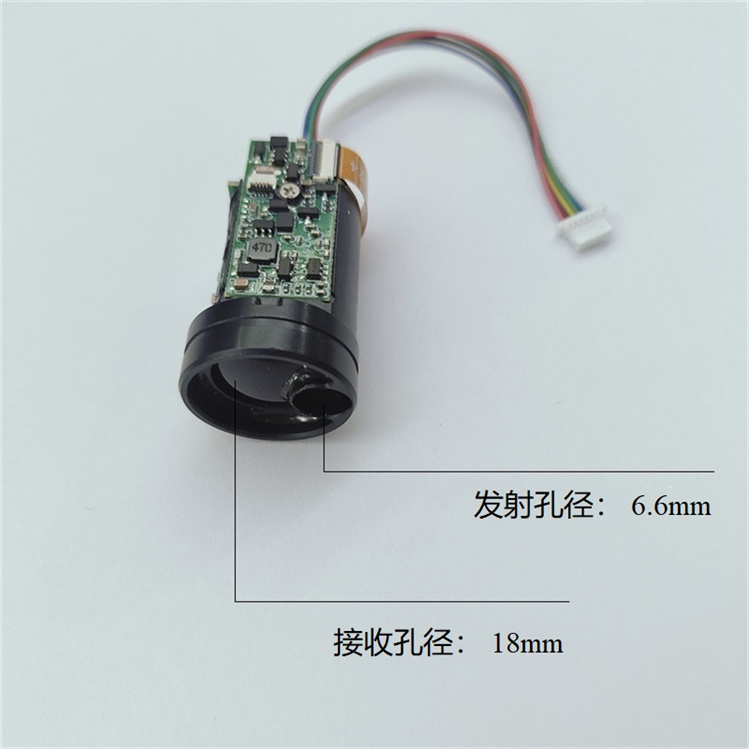

发射孔径： 6.6mm
接收孔径： 18mm
重量： ≤22g
工作温度： -20℃-50℃
存储温度： -45℃-70℃
防护等级： IP67(头片)
抗冲击等级： 800g/ms（10次/s 光轴方向）
ESD等级： （镜头位置）
接触放电6kV
空气放电8kV
安规： IEC:60825-1 I类
电磁兼容： 配合CE/FCC认证
环保： RoHS2.0

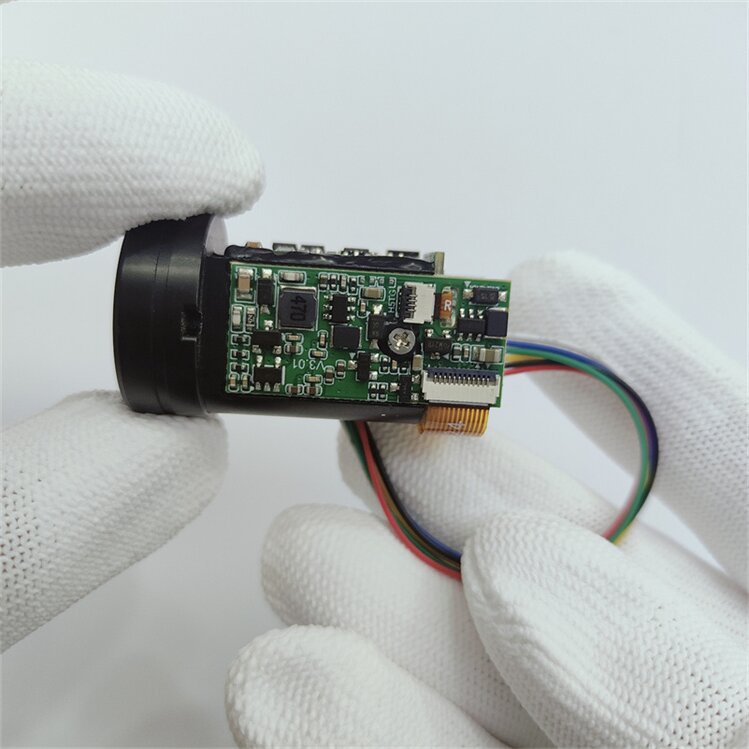

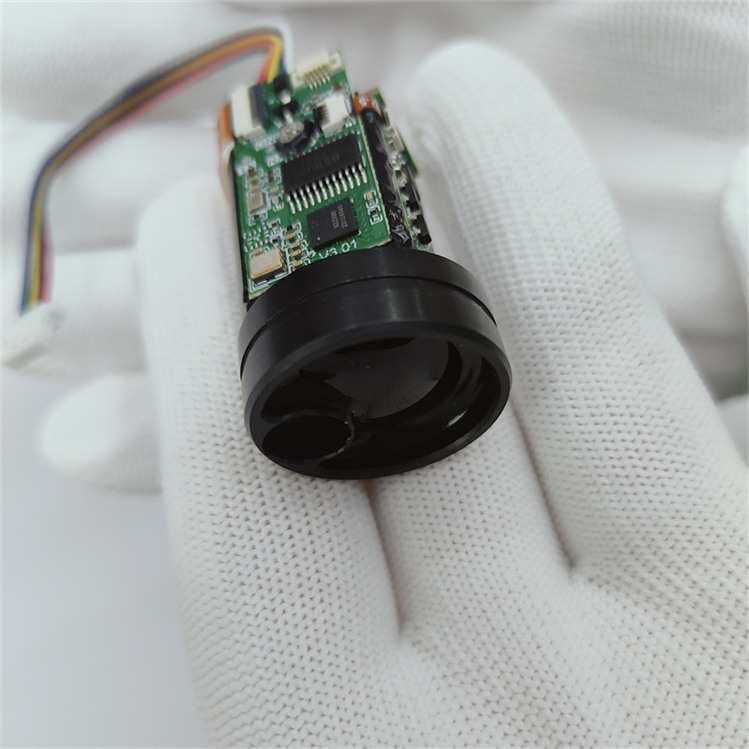

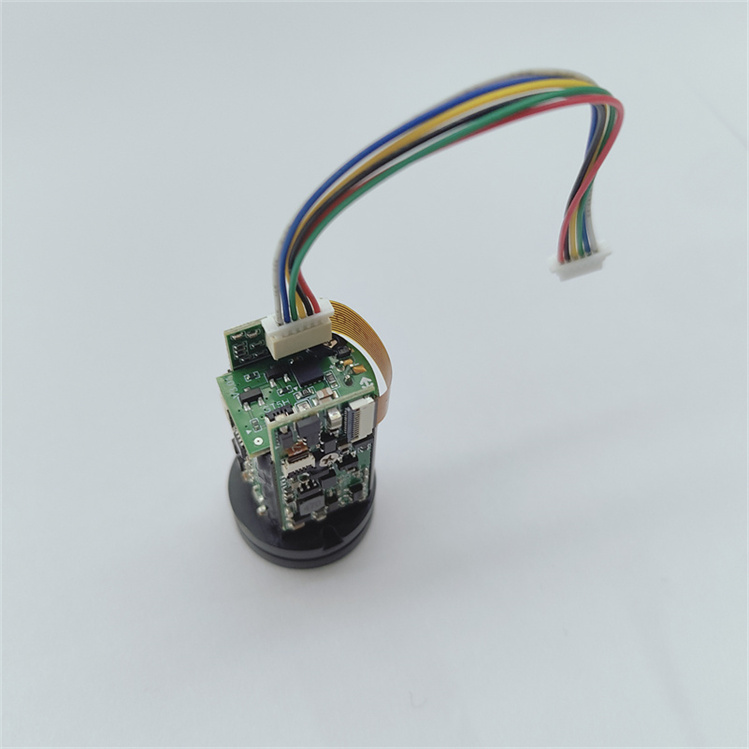

非接触式测距模块，多角度图
注意：
在强烈日光或者目标反光不好的情况下，请使用觇板。其他请咨询：17708191805
应用领域：
作为主要用于测量距离的传感器，此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、枪瞄、光电吊舱、热成像、工程测量、智慧粮仓等领域。
