脉冲式激光测距机
产品详情：
1公里激光雷达的探测距离3.3V 测绘脉冲激光测距机低功耗905nm
The detection range of the 1-kilometer lidar is 3.3V. The mapping pulse laser rangefinder has low power consumption and operates at 905nm.
PTYS-10X 系列激光测距传感器，是远距离小尺寸的远距离传感器，可以测量1000米。PTYS-10X series infrared laser range sensor performs stable, which is a long distance & small size distance sensor, can measure 1000 meters.
如果你想订购一些样品来测试，请随时与我们联系17708191805，感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you. Thank you in advance. Regards
（小尺寸：25.5mm长，30.5mm宽，20.9mm高）
模块有不同范围的测量距离，能满足客户的不同需求：
短距离：1米、5米、10米、15米、20米、30米等；
中量程：40米、50米、60米、80米、100米、120米、150米等；
远距离：200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km、2000米/2公里等；
超远距离：3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。
模块有不同的产品系列：
相位式激光测距模块；
脉冲式激光测距模块；
ToF激光测距传感器；
高频激光雷达。
公司拥有强大的研发团队，接受OEM/ODM设计生产，可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ～50 ℃
详请咨询：17708191805

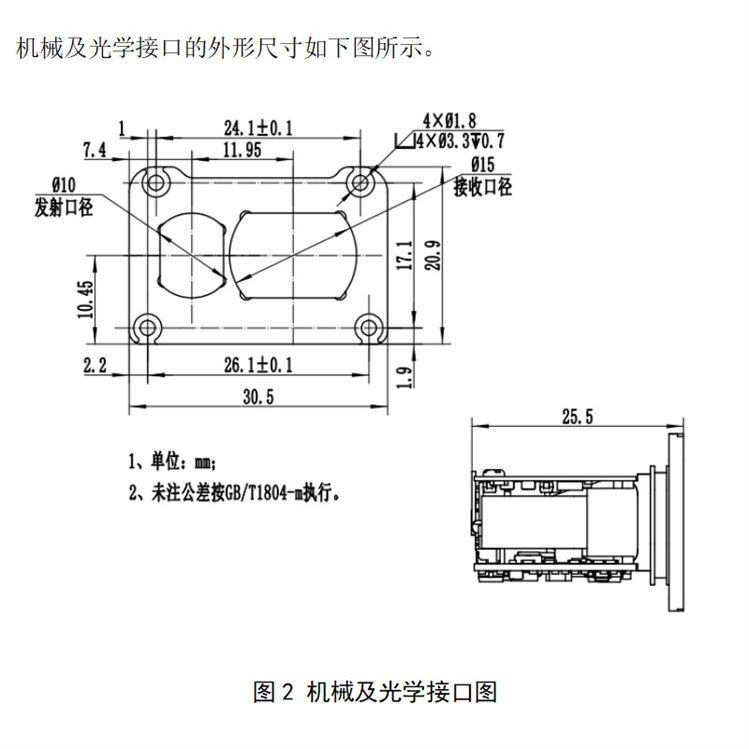

迷你激光雷达传感器，机械尺寸图：
技术参数：
一、主要性能指标如下：
a)工作波长：905nm±5nm@25℃；
b)测距能力：≥1000m（大目标，反射率0.3，相对湿度60%，能见度≥10Km）；
c)***小测距距离：≤3m；
d)精度：≤±1m（≤300m）、≤±2m(＞300m)；
e)准测率：≥98%；
f)测距频率：单次、1Hz；
g)杂散光：≤10°。
外形尺寸为25.5mm×30.5mm×20.9mm(L×W×H)，重量≤14.5g。
二、环境适应性：
a)工作温度：-20℃～60℃(-30℃测试验证)；
b)贮存温度：-35(±2)℃～75(±2)℃（试制批验证）；
c)冲击：模组在沿光轴中心方向受到加速度峰值为1000G的半正弦波脉冲，每次持续0.5ms，共20次，模组光轴变化≤0.3mil（随整机进行）；
d)防水防尘：模组固定在工装尾部外充充气，气压35kpa，泄漏量≤±0.4sccm；
e)环保：满足RoHS2.0要求（试制批及量产首批提供报告，后续按客户要求频率提供）；
f)安规：符合IEC:60825-1中的Class 1（试制批及量产首批提供报告，后续按客户要求频率提供）。
g)振动试验（试制批验证）：模组在指定的随机振动条件下进行振动，三个方向各测试10min，模组无松动并满足所有规格要求；
h)跌落试验：按包装样进行包装后的镜头，在距木质地板1.0米处，按1角3棱6面自由跌落各5次，镜头无松动并满足所有规格要求（试制批验证）。
三、电气接口要求如下：
a)电源电压：3.3V；
b)通讯类型：UART-TTL(3.3V)；
c)启动峰值电流：≤680mA@560us；
d)待机功耗：≤0.6W；
e)平均功耗:≤0.8W；
f)测距峰值功耗：≤1.35W；
g)漏电电流：＜100uA；
h)上电测距响应时间：≤100ms；
四、软件
数据
a)单字节传输格式：包含1个起始位、8个数据位、无校验，1位停止位，8bit数据先传低位，后传高位；
b)波特率：115200bps；
c)通讯接口：UART-TTL（3.3V）。

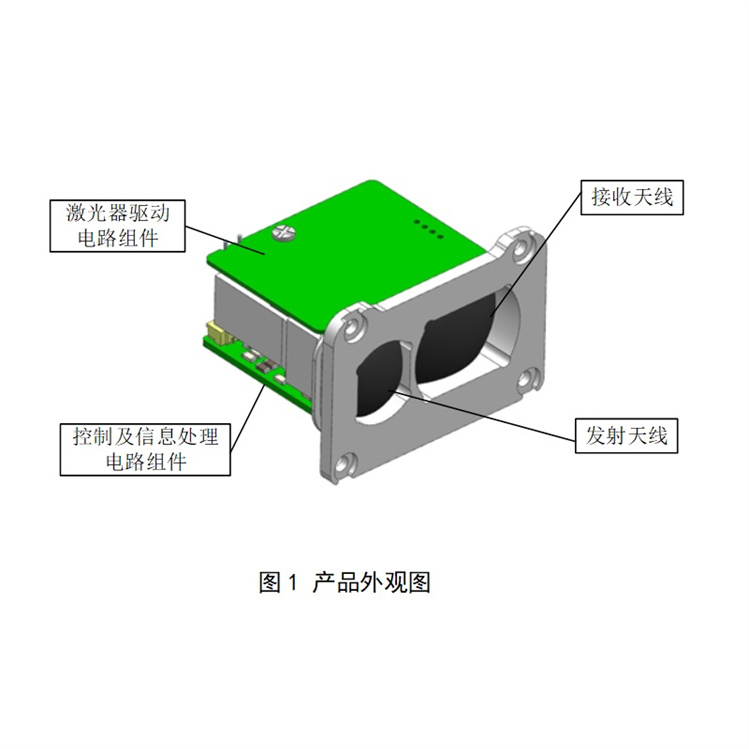

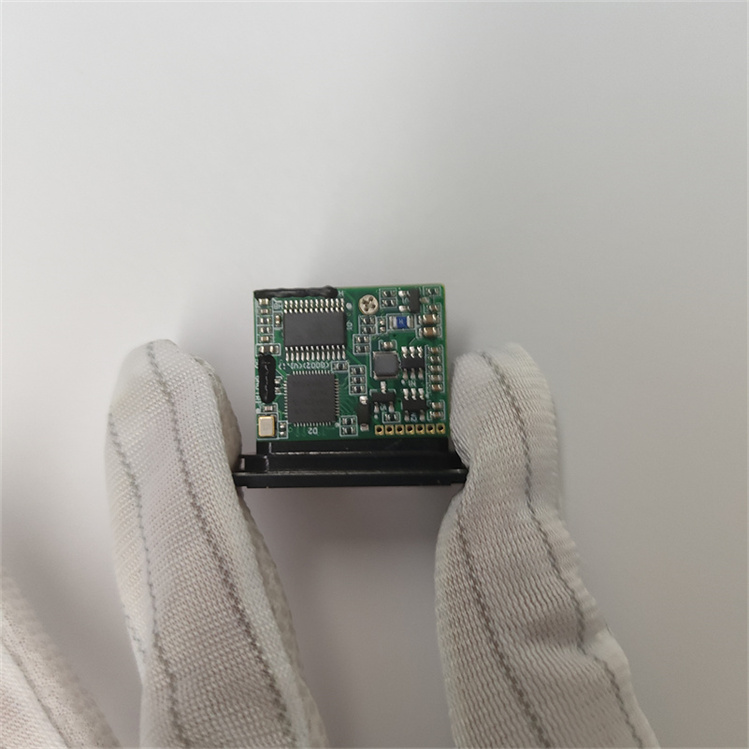

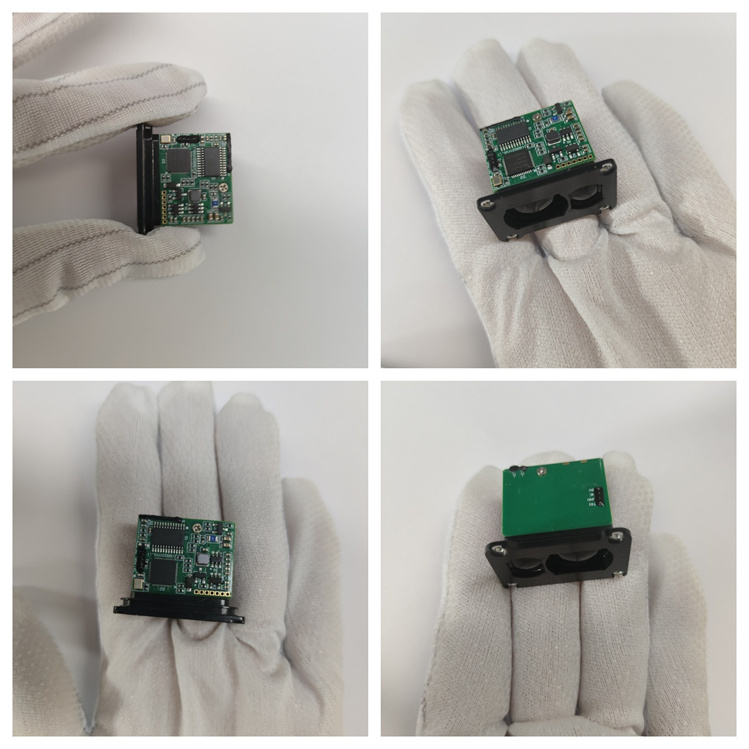

1000m激光雷达测距模组多角度图
注意：
在强烈日光或者目标反光不好的情况下，请使用觇板。

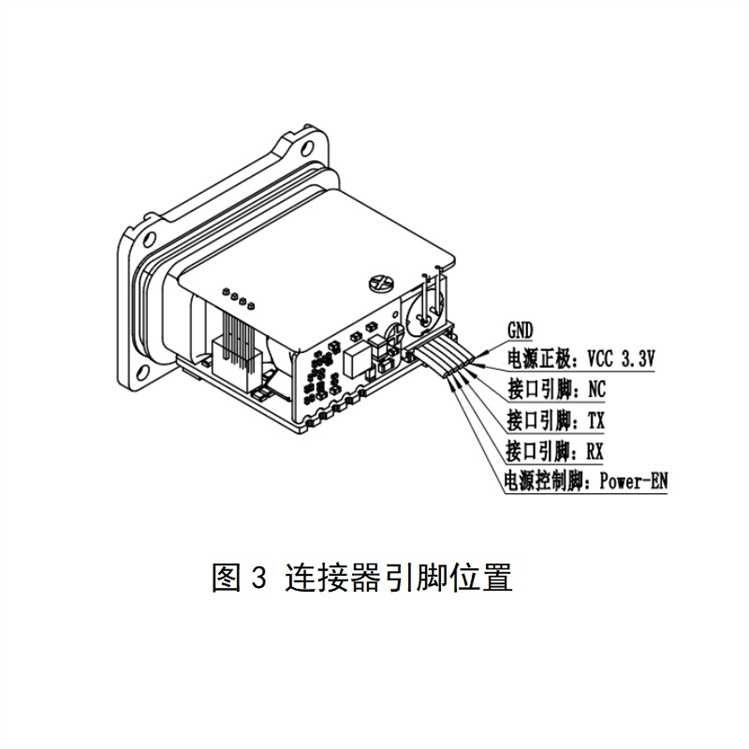

引脚定义信息：
应用领域：
作为主要用于测量距离的传感器，此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、无人机、枪瞄、光电吊舱、热成像夜视仪、工程测量、智慧粮仓等领域。
工业激光测距传感器包装情况：
成都景瑞特主营工业传感器模块：工业激光测距传感器，激光测距仪模块，望远镜脉冲模块，TOF高频测距传感器。
