USB|20米室内测距模组FPC软排线USB相位法测距传感器厂家
PRODUCT SPECIFICATION
工业测距模块产品规格书
产品详情：
USB|20米室内测距模组FPC软排线USB相位法测距传感器厂家
工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
JRT工业模块采用单发射单接收激光模块技术，大大降低了成本和功耗。我们的模块精度高（±1mm~±3mm），体积***小（41*17*7mm），测量范围广（20米、30米、40米、60米、80米、100米、120米、150米、200米），测距能力强，工业稳定性好。它不仅可以连接USB、RS232、RS485、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
怎样使用我们的相位法测距模组？
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485
*单次测量/连续测量
*支持IP54/IP65等外壳定制
*支持4-20mA模拟量定制
*支持功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃
技术参数:
| 模块型号 |
1U85fpc1-20m(bd210715) |
| 测量精度 |
±1mm~ ±3mm |
| 单位 |
mm |
| 测量范围（无反射板） |
0.03-20m |
| 测量时间 |
0.4-4秒 |
| 激光等级 |
Ⅱ级 |
| 激光类型 |
620nm-690nm,<1mw |
| 模块体积 |
41*17*7mm |
| 重量 |
约4g |
| 供电电压 |
DC2.0~3.3V |
| 工作温度范围 |
0 ℃ ～40 ℃ |
| 贮存温度范围 |
-25 ℃ ～60 ℃ |
注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差：±3 mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。

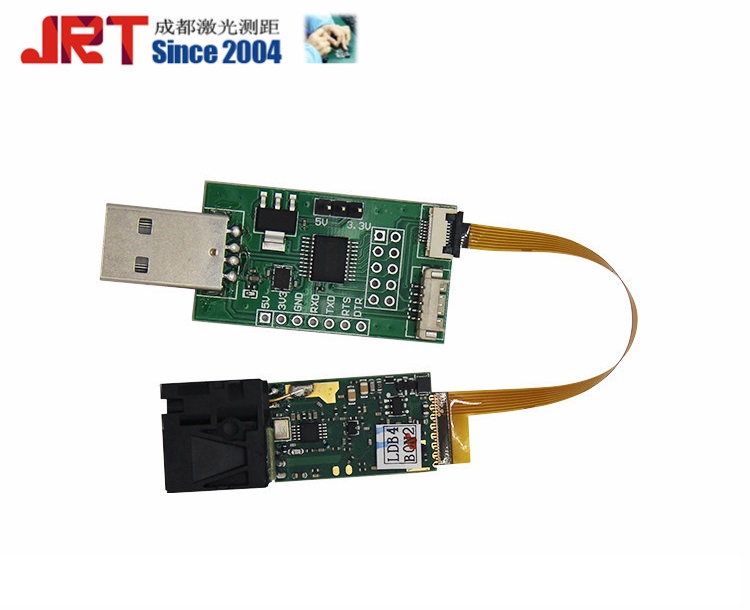

产品图

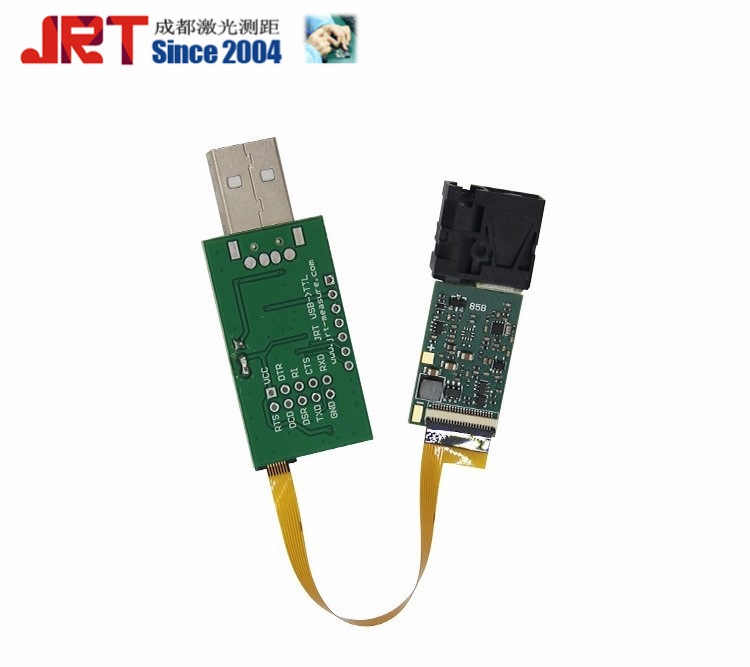

可拆卸FPC软排线设计，方便您设计您的测距项目。
20米激光测距模组引脚图：
应用领域：
激光测距离模块，高精度测量，1mm精度，可以应用于仓储物流、工程测量、道路监控、智能机器人等领域 。
测试命令
Hardware Connections
1. Hardware Interface: 2 line USART(Rx, Tx);
2. Baudrate: 19200bps;
3. Data bits: 8b;
4. Parity: none;
5. Flow control: none.
Power On Sequence:
1. Controller power on the module;
2. Wait 100ms or above to make sure module properly initialized;
3. Module will send back sting “,OK!” as Ready To Go signal.
成都景瑞特主营测距模块：工业激光测距传感器，激光测距仪模块，望远镜脉冲模块，TOF高频测距传感器。
