PRODUCT SPECIFICATION
工业测距模块产品规格书
产品详情：
20m小型激光传感器测距FPC排线可转动的智能传感器Smart Sensor
SW85-20m雷达传感器，设计由激光测距镜头、FPC、测距模块PCB板子三部分组成。 如果在一些小的空间设计中，客户可以灵活组合安装，该激光检测模块是您更方便地集成传感器的新解决方案。 如果您想了解更多关于 JRT新的智能传感器（Smart Sensor）信息，请随时与我们联系17708191805。
SW85测量系统核心参数：
■可以灵活变动的尺寸：28*17mm、20*17mm
■ 短距离：0.03-20m
■ FPC连接器设计：易于集成
■ 实时测量距离数据
■ 工业用+-1mm精度
■ 0-40 工作温度
■ 十六进制，轻松测试
■ 低功耗
■ 高速：0.4-4s
技术参数：
| 模块型号 |
SW85-20m(bd1220325n22-1) |
| 测量精度 |
±1mm |
| 单位 |
mm |
| 测量范围（无反射板） |
3厘米-20米 |
| 测量时间 |
0.4-4秒 |
| 激光等级 |
Ⅱ级 |
| 激光类型 |
620nm-690nm,<1mw |
| 模块体积(可以灵活变动尺寸) |
16*17mm, 25*17mm |
| 重量 |
约4g |
| 供电电压 |
DC2.0~3.3V |
| 工作温度范围 |
0 ℃ ～40 ℃ |
| 贮存温度范围 |
-25 ℃ ～60 ℃ |
注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差±1mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。

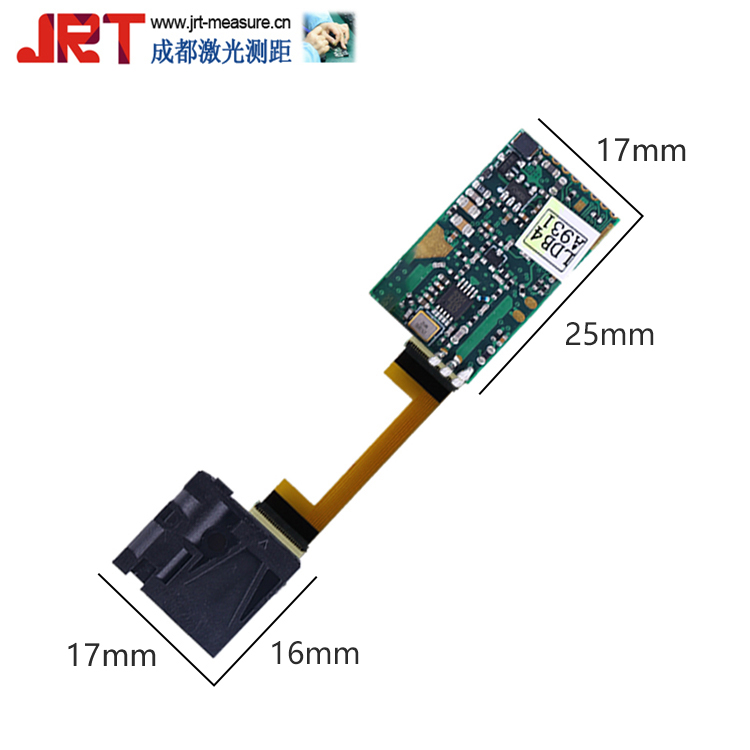

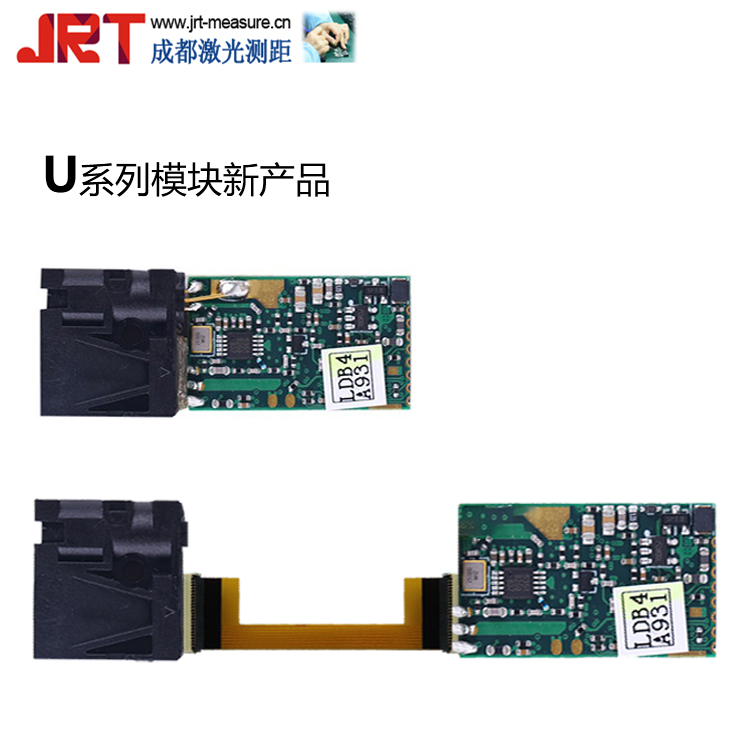

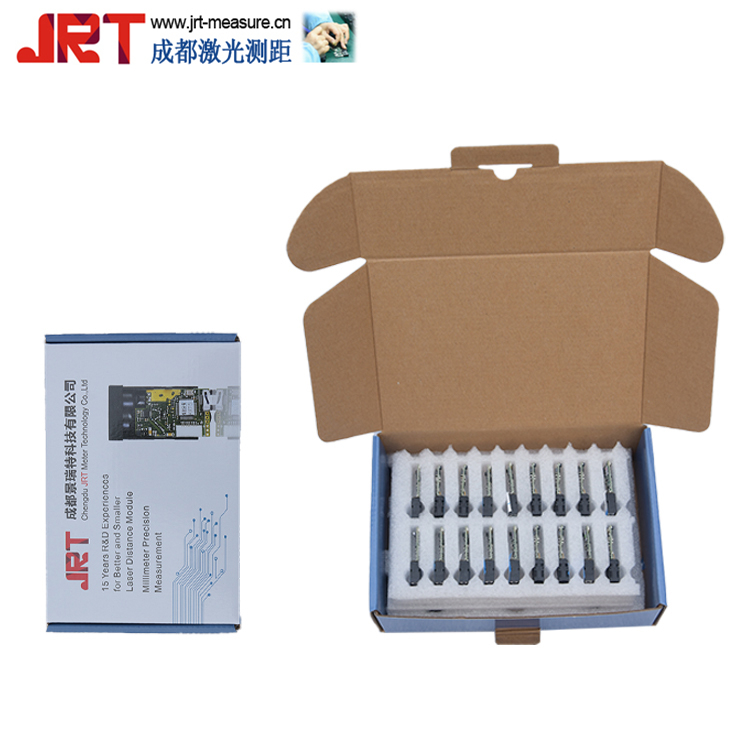

产品图片：

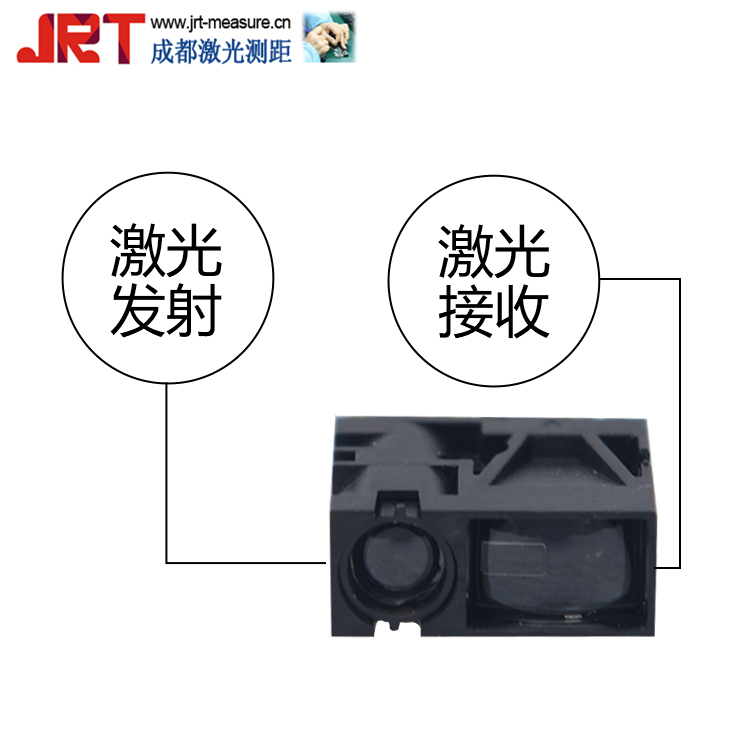

相位激光测距模组工作原理：

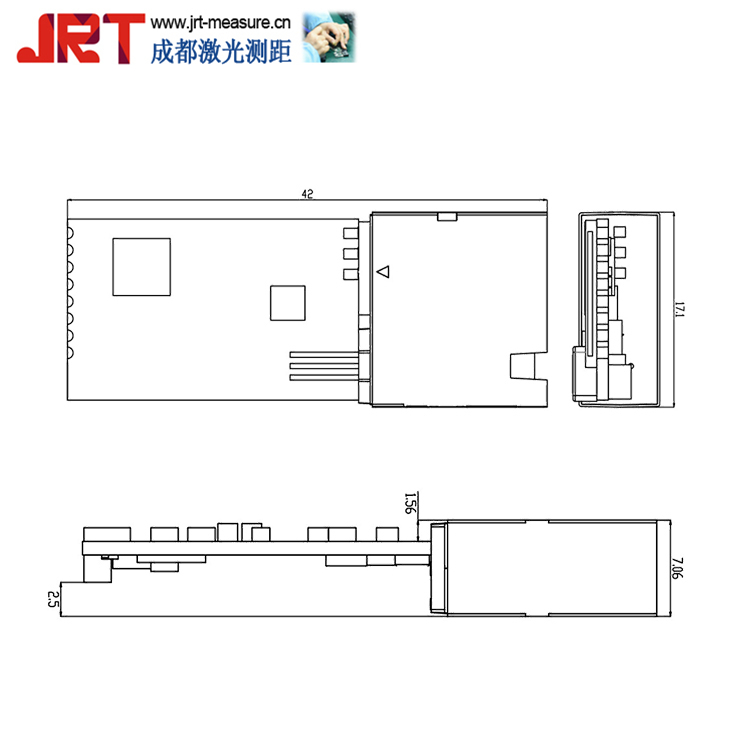

激光模块尺寸说明图：
应用领域：
工业测距模块应用范围：机器人、汽车等待器、隧道监控、铁路监控、工程测绘、建筑行业、起重机、卡车高度测量、仓储物流、农业、激光打印机、激光射箭、激光仿真游戏等。
定制服务：
我司从2004年一直专业生产激光测距模块，拥有强大的研发团队，支持OEM/ODM等定制服务，欢迎致电咨询。
