PRODUCT INFORMATION
7000米长距离激光测距模组
产品详情：
7公里红外线测距仪 长距离激光测距仪串口通信 ToF激光模组
7-kilometer infrared distance meter, long-distance laser distance meter, serial port communication, ToF laser module
ETYS-70X系列测距传感器，是长距离小尺寸的远距离传感器，可以测量7000米。
ETYS-70X series infrared ranging sensor performs stable, which is a long distance & small size distance sensor, can measure 7000 meters.
如果你想订购一些样品来测试，请随时与我们联系17708191805，感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you. Thank you in advance. Regards
（小尺寸：61mm长，48mm宽，32mm高）
模块有不同范围的测量距离，能满足客户的不同需求：
短距离：1米、5米、10米、15米、20米、30米等；
中量程：40米、50米、60米、80米、100米、120米、150米等；
远距离：200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km、2000米/2公里等；
超远距离：3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。
模块有不同的产品系列：
相位式激光测距模块；
脉冲式激光测距模块；
ToF激光测距传感器；
高频激光雷达。
公司拥有强大的研发团队，接受OEM/ODM设计生产，可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ～50 ℃
详请咨询：17708191805

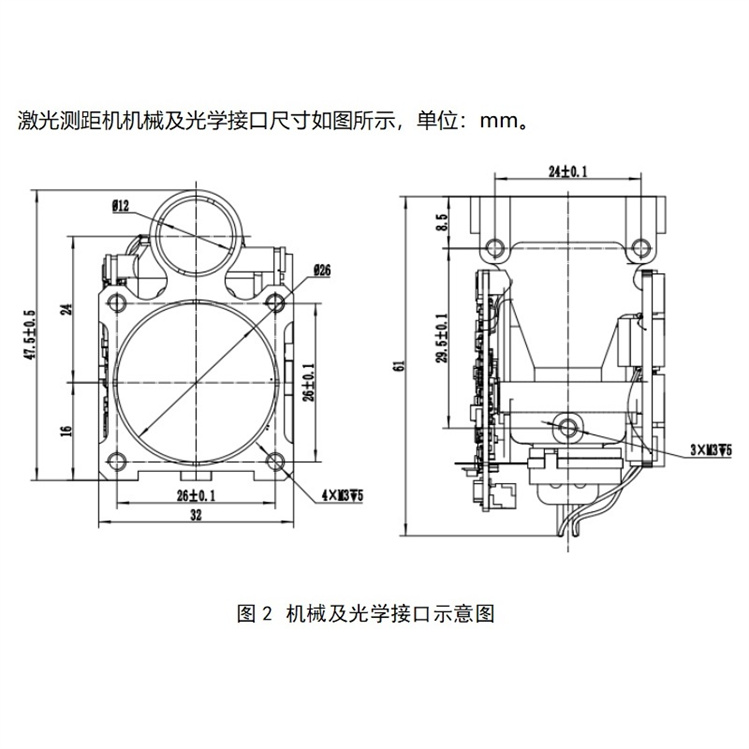

红外线测距传感器，机械及光学接口示意图：

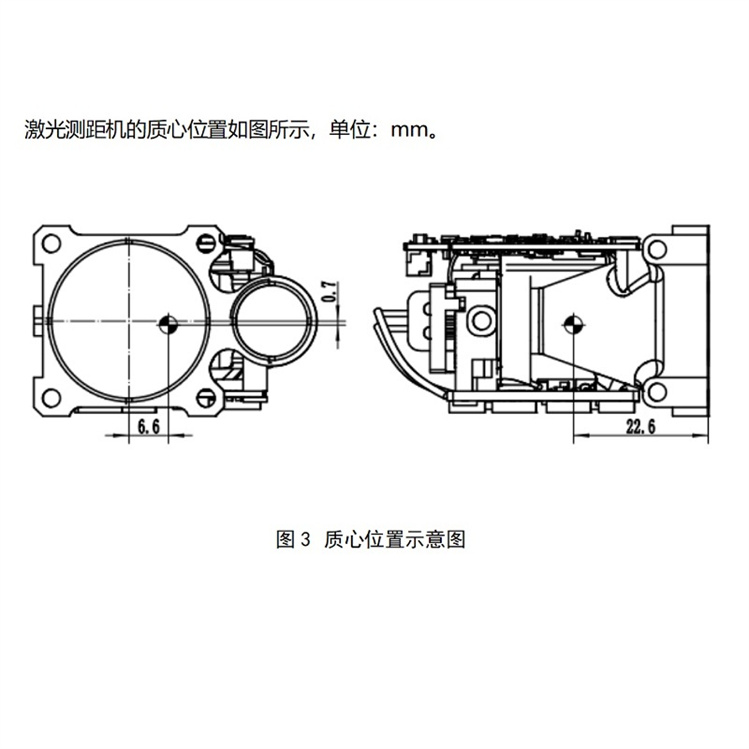

红外线测距模组，质心位置示意图：
核心技术参数：
| 模块型号 |
ETYS-70X-1(bd250707n9) |
| 测量距离 |
7000m，辆（2.3m×4.6m）≥6000m；
（能见度≥12Km，相对湿度≤60%条件下，对0.3反射率靶板或等效目标测试）
|
| 测距盲区 |
20m |
| 精度 |
±2m |
| 输出方式 |
串口TTL |
| 激光测量频率 |
单次、1Hz、2Hz、3Hz、4Hz、5Hz、10Hz |
| 激光波长 |
1535nm±10nm |
| 模块体积 |
61mm×32mm×48mm |
| 重量 |
约65g |
| 供电电压 |
DC4.5V - 16V |
| 工作温度范围 |
-40 ℃ ~ 60 ℃(防务级) |
| 贮存温度范围 |
-50 ℃ ～70℃(防务级) |
详细技术参数
1 工作波段 1535nm±10nm
2 发射口径 Φ12mm
3 接收口径 Φ26mm
4 发散角 ≤0.5mrad
5 测距能力 车辆（2.3m×4.6m）≥6000m；（能见度≥12Km，相对湿度≤60%条件下，对0.3反射率靶板或等效目标测试）
6 测距盲区 ≤20m
7 测距精度 ≤±2m
8 准测率 ≥98%
9 虚警率 ≤2%
10 测距频率 单次、1Hz、2Hz、3Hz、4Hz、5Hz、10Hz
11 重量 ≤65g
12 外形尺寸 ≤61mm×32mm×48mm
13 电气接口 接插件型号：长江连接器：A1257WR-S-6P
14 电源电压 4.5V～16V
15 待机功耗 ≤0.3W
16 工作功耗 ≤2W@12V/10Hz
17 休眠功耗 ≤0.01W（低功耗模式）
18 峰值功耗 ≤5W@12V
19 工作温度 -40℃～+60℃
20 贮存温度 -50℃～+70℃
21 电气隔离 电源地、通讯地与结构地隔离
22 功能 激光测距功能/首末目标测距功能/距离选通功能/自检功能/串口更新程序功能/上电及温度采集功能/累计激光次数功能

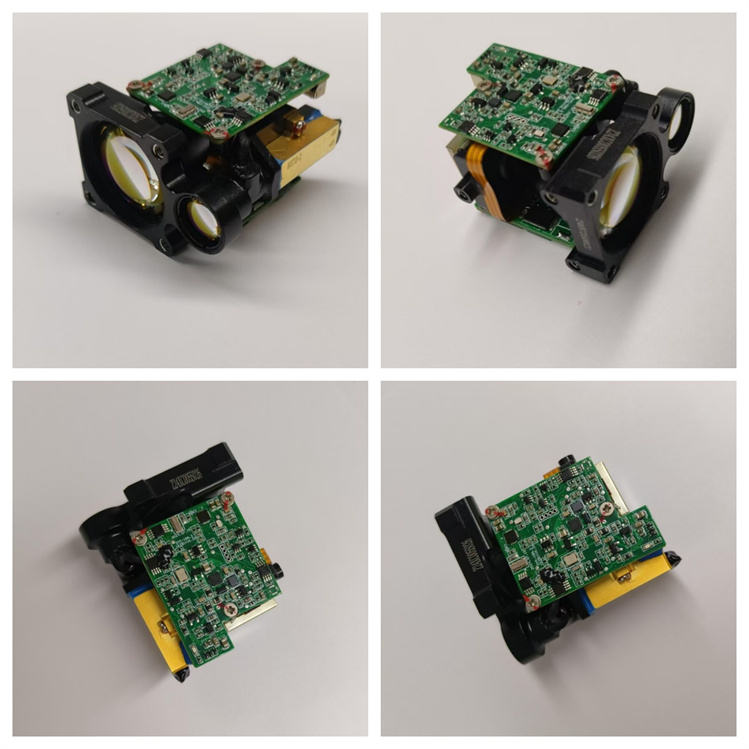

长距离激光测距传感器，多角度图
注意：
在强烈日光或者目标反光不好的情况下，请使用觇板。其他请咨询：17708191805
应用领域：
作为主要用于测量距离的传感器，此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、无人机、枪瞄、光电吊舱、热成像、工程测量、智慧粮仓等领域。
激光测距模组包装情况：
下载：TC22-600m望远镜激光测距模块PDF，更多请咨询：17708191805
