1万米激光测距仪模块
产品详情：
10公里非接触式雷达测距传感器 38400bps波特率 高精度激光测距模组厂
10 kilometer non-contact radar distance sensor, 38400bps Baud rate high-precision laser ranging module factory
ETYS-10KX系列测距传感器，是长距离小尺寸的远距离传感器，可以测量10公里/10000米。
ETYS-10KX series infrared ranging sensor performs stable, which is a long distance & small size distance sensor, can measure 10000 meters.
如果你想订购一些样品来测试，请随时与我们联系17708191805，感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you. Thank you in advance. Regards
（小尺寸：86.5mm长，66.5mm宽，45.5mm高）
模块有不同范围的测量距离，能满足客户的不同需求：
短距离：1米、5米、10米、15米、20米、30米等；
中量程：40米、50米、60米、80米、100米、120米、150米等；
远距离：200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km、2000米/2公里等；
超远距离：3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。
模块有不同的产品系列：
相位式激光测距模块；
脉冲式激光测距模块；
ToF激光测距传感器；
高频激光雷达。
公司拥有强大的研发团队，接受OEM/ODM设计生产，可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ～50 ℃
详请咨询：17708191805

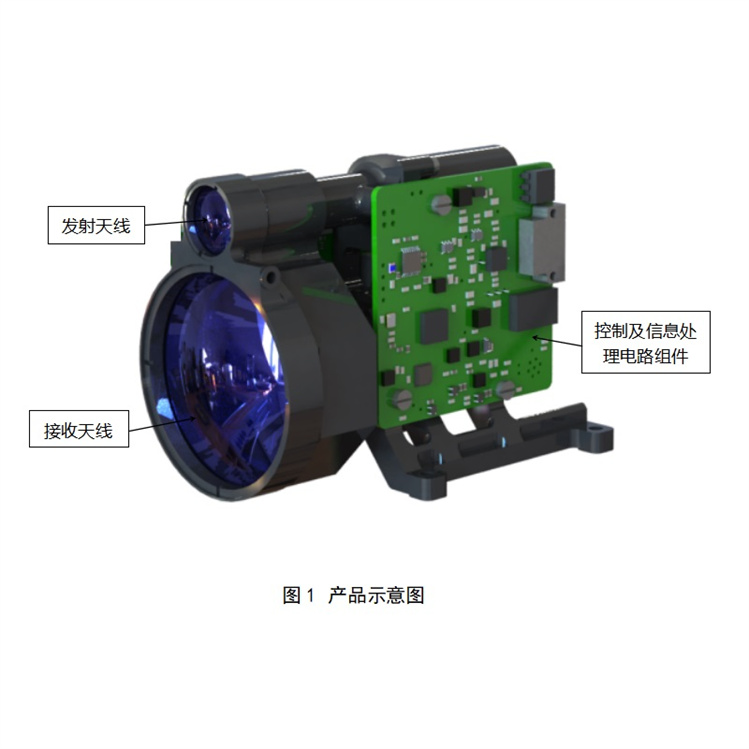

激光雷达测距传感器，机械及光学接口示意图：

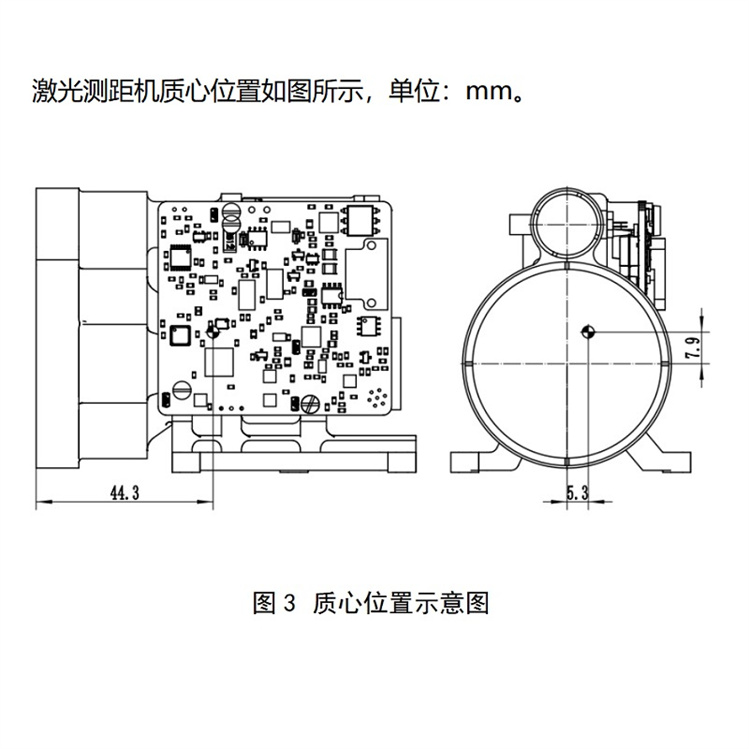

激光雷达测距模组，质心位置示意图：
核心技术参数：
| 模块型号 |
ETYS-10KX-1(bd250527n5) |
| 测量距离 |
≥10000m（13000m-典型大目标参考值，10000m-2.3m×4.6m标准靶板或等效目标，≥6200m-人） |
| 测距盲区 |
50m |
| 精度 |
±2m(可选±1m) |
| 输出方式 |
RS-422 |
| 激光测量频率 |
单次、1Hz、5Hz |
| 激光波长 |
1535nm±10nm |
| 模块体积 |
95mm×60.5mm×71.5mm |
| 重量 |
约230g |
| 供电电压 |
DC18V - 36V |
| 工作温度范围 |
-40 ℃ ~ 60 ℃(防务级) |
| 贮存温度范围 |
-55 ℃ ～70℃(防务级) |
详细技术参数
1 工作波段 1535nm±10nm
2 人眼安全级别 Class Ⅰ
3 发射口径 Φ15.2mm
4 接收口径 Φ47.2mm
5 波特率 38400bps（默认）/9600bps/57600bps/115200bps
6 测距能力
≥13000m(典型大目标标参考值)
≥10000m(2.3m×4.6m标准靶板或等效目标)
≥6200m*(人)
7 测距盲区 ≤50m
8 测距精度 ±2m(可选±1m)
9 准测率 ≥98%
10 虚警率 ≤2%
11 测距频率 单次、1Hz、5Hz
12 重量 ≤230g
13 外形尺寸 ≤95mm×60.5mm×71.5mm
14 电气接口 连接器插座：J30JZLN15ZKWA000
连接器插头：J30JZ/XN15TJCAL01
15 电源电压 18V～36V
16 待机功耗 ≤1.6W
17 平均功耗 ≤1.8W
18 峰值功耗 ≤4.5W
19 工作温度 -40℃～60℃（防务级）
20 贮存温度 -55℃～70℃（防务级）
21 电气隔离 电源地、通讯地与结构地隔离
测距机与上位机之间的数据交换，采用RS422通讯，其特性如下：
波特率：38400bps（默认）/9600bps/57600bps/115200bps；
单字节传输格式：包含1个起始位、8个数据位、无校验，1位停止位，8bit数据先传低位，后传高位。

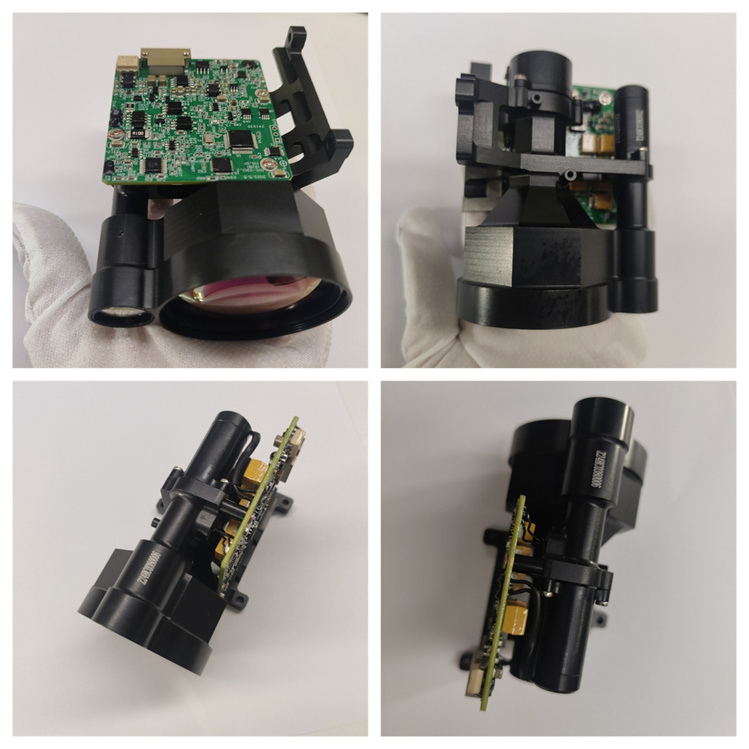

非接触式测距传感器，多角度图
注意：
在强烈日光或者目标反光不好的情况下，请使用觇板。其他请咨询：17708191805
应用领域：
作为主要用于测量距离的传感器，此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、无人机、枪瞄、光电吊舱、热成像、工程测量、智慧粮仓等领域。
激光测距模组包装情况：
下载：TC22-600m望远镜激光测距模块PDF，更多请咨询：17708191805
成都景瑞特主营工业传感器模块：工业激光测距传感器，激光测距仪模块，望远镜脉冲模块，TOF高频测距传感器。
